| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | ELECMAN |
| Orzecznictwo: | UL |
| Numer modelu: | RSC |
| Minimalne zamówienie: | 100 szt |
| Cena: | Negotiate |
| Szczegóły pakowania: | Pakowane w wiązki z plecioną torbą |
| Czas dostawy: | 30 dni |
| Zasady płatności: | Akredytywa, T/T |
| Możliwość Supply: | 10000 szt./dzień |
| Materiał: | Stal węglowa (Q195) | Wykończenie powierzchni: | ocynkowane ogniowo |
|---|---|---|---|
| Rodzaj: | Typ grubej ściany | Wielkość: | 1/2" do 6" |
| Długość: | 10 stóp, 3,05 m | Połączenie: | Połączenie gwintowane |
| High Light: | RSC Przewod kablowy elektryczny,UL6 HDG Twardy przewód stalowy,2-calowy przewód RSC |
||

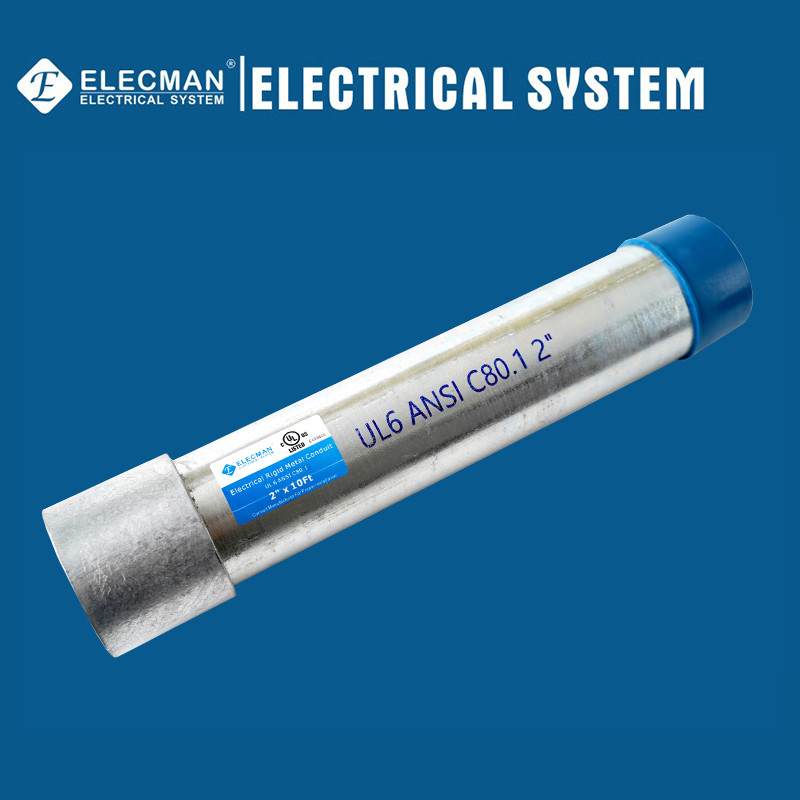

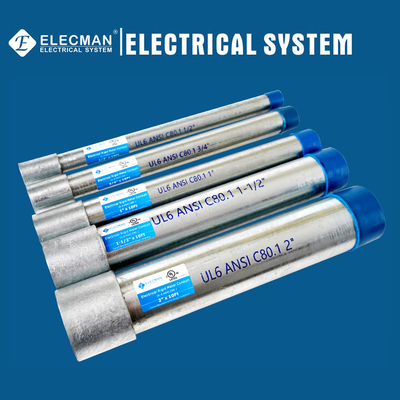

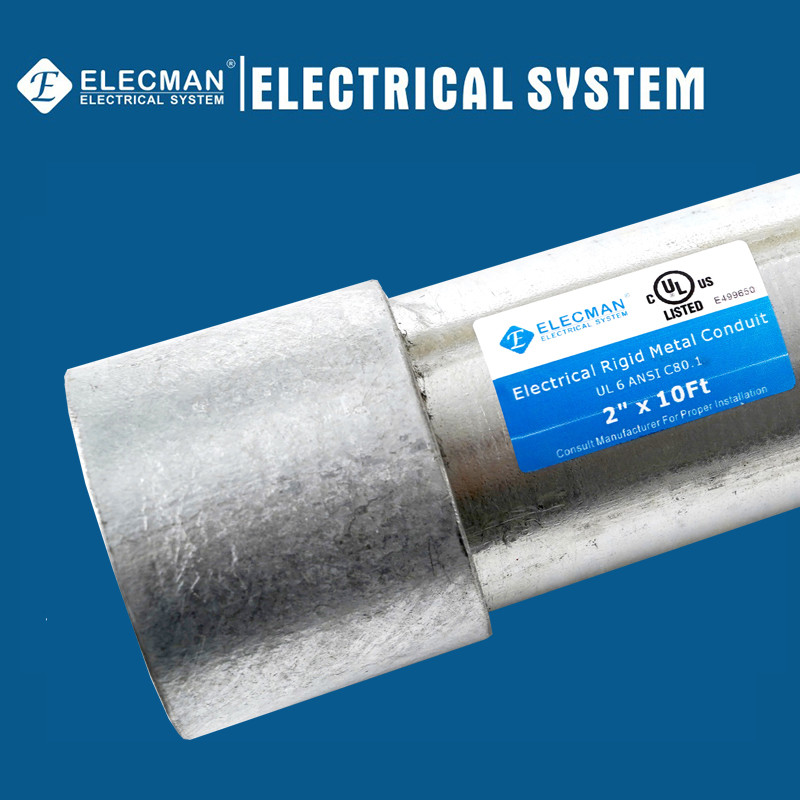

ELECMAN ®2 cali UL6 HDG sztywny przewód stalowy (przewód RSC) przewód kablowy elektryczny
Wnioski
ELECMAN®Rigid Steel Conduit (RSC) is a threadable raceway of circular cross section designed for the physical protection and routing of conductors and cables and for use as an equipment grounding conductor when installed with its integral or associated coupling and appropriate fittings.
Cechy
Certyfikacje i zgodności
ELECMAN®UL6 Stalowa konstrukcja węglowa Przewód stalowy sztywny (RSC)należy wykonywać z stali węglowej, spawanej elektrycznie, ocynkowanej i wytwarzanej zgodnie z następującymi specyfikacjami:
- Nie.
- Nie.
Dane dotyczące specyfikacji
ELECMAN®UL6 Stalowa konstrukcja węglowa Przewód stalowy sztywny (RSC)są wymienione w normie bezpieczeństwa UL 6 i wytwarzane zgodnie z ANSI C80.6. szczegółowe informacje muszą być zgodne z tabelą 1.
| Tabela 1 | |||||||
| # CAT # | Wielkość transakcji | Średnica zewnętrzna | Gęstość ściany | Długość | |||
| Calowanie | mm | Calowanie | mm | Stopy | mm | ||
| RSC050 | 1/2" | 0.840 | 21.34 | 0.104 | 2.64 | 10 | 3050 |
| RSC075 | 3/4" | 1.050 | 26.67 | 0.107 | 2.72 | 10 | 3050 |
| RSC100 | 1 " | 1.315 | 33.40 | 0.126 | 3.20 | 10 | 3050 |
| RSC125 | 1-1/4" | 1.660 | 42.16 | 0.133 | 3.38 | 10 | 3050 |
| RSC150 | 1-1/2" | 1.900 | 48.26 | 0.138 | 3.51 | 10 | 3050 |
| RSC200 | 2" | 2.375 | 60.33 | 0.146 | 3.71 | 10 | 3050 |
| RSC250 | 2 i pół. | 2.875 | 73.03 | 0.193 | 4.90 | 10 | 3050 |
| RSC300 | 3 cm | 3.500 | 88.90 | 0.205 | 5.21 | 10 | 3050 |
| RSC350 | 3 1/2" | 4.000 | 114.30 | 0.215 | 5.46 | 10 | 3050 |
| RSC400 | 4" | 4.500 | 114.30 | 0.225 | 5.72 | 10 | 3050 |
| RSC500 | 5" | 5.563 | 141.30 | 0.245 | 6.22 | 10 | 3050 |
| RSC600 | 6" | 6.625 | 168.30 | 0.268 | 6.80 | 10 | 3050 |
| Uwaga: Tolerancje mające zastosowanie | |||||||
| Długość: 10 stóp ± 1/5 cali. 3050 mm ± 5,08 mm. | |||||||
| Średnica zewnętrzna: 1/2" do 2" ± 0,015 cali. 2-1/2" do 4" ± 0,025in. (73mm ± 0,64mm). 5 do 6 ± 1%. |
|||||||
Surowce
ELECMAN ® Rigid Steel Conduit (RSC) jest wytwarzany ze stali konstrukcyjnej z węgla (Q195).
Skład chemiczny
Rodzaj stali i jej skład chemiczny (analiza stopienia) muszą być zgodne z tabelą 2.
| Tabela 2 | |||||||
| Rodzaj | Klasa | Skład chemiczny, w % | Metoda odtlenia | ||||
| C | Mn | Tak. | S | P | |||
| Maksymalny | |||||||
| Q195 | - | 0.06-0.12 | 0.25-0.50 | 0.3 | 0.05 | 0.045 | F |
Proces produkcji
ELECMAN ® Rigid Steel Conduit (RSC) jest wytwarzany zgodnie z następującym procesem produkcyjnym:
Kontrola jakości
Każdy pracownik ELECMAN wie głęboko, że podstawową wartością ELECMAN jest dostarczanie wysokiej jakości produktów dla klientów, dlatego wydziały ELECMAN QC mają bardzo rygorystyczny proces kontroli jakości,od surowca do produktów, ELECMAN QC dział nadzorować każdy proces, upewnić się, każdy proces przestrzegać normy, dla RSC przewodu, dział QC muszą sprawdzić wymiary, linii spawania,powłoki cynkowe i cechy gięcia.
Informacje o opakowaniu
Przewody RSC są pakowane w paczki z tkaną torbą, możemy również umieścić klienci ′′ naklejki na rur, na tkaną torbę,Postawimy dużą naklejkę z szczegółowymi informacjami dla klientów, aby odróżnić różne rozmiaryInformacje o opakowaniach należy zapoznać się z tabelą 3.
| Tabela 3 | ||||||
| # CAT # | Wielkość transakcji | Przesada. | Gęstość | Waga | Opakowanie | |
| mm | mm | kg | sztuk/mały zestaw | Mały pakiet/wielki pakiet | ||
| RSC050 | 1/2" | 21.34 | 2.64 | 3.479 | 1 | 169 |
| RSC075 | 3/4" | 26.67 | 2.72 | 4.419 | 1 | 127 |
| RSC100 | 1 " | 33.40 | 3.20 | 6.769 | 1 | 91 |
| RSC125 | 1-1/4" | 42.16 | 3.38 | 9.472 | 1 | 61 |
| RSC150 | 1-1/2" | 48.26 | 3.51 | 10.939 | 1 | 37 |
| RSC200 | 2" | 60.33 | 3.71 | 14.873 | 1 | 37 |
| RSC212 | 2 i pół. | 73.03 | 4.90 | 23.184 | 1 | 19 |
| RSC300 | 3 cm | 88.90 | 5.21 | 29.921 | 1 | 19 |
| RSC350 | 3 1/2" | 101.60 | 5.46 | 39.484 | 1 | 15 |
| RSC400 | 4" | 114.30 | 5.72 | 42.942 | 1 | 10 |
| RSC500 | 5" | 141.30 | 6.22 | 63.194 | 1 | 6 |
| RSC600 | 6" | 168.30 | 6.80 | 82.599 | 1 | 6 |
| Uwaga: Można go pakować zgodnie z wymaganiami klienta | ||||||
