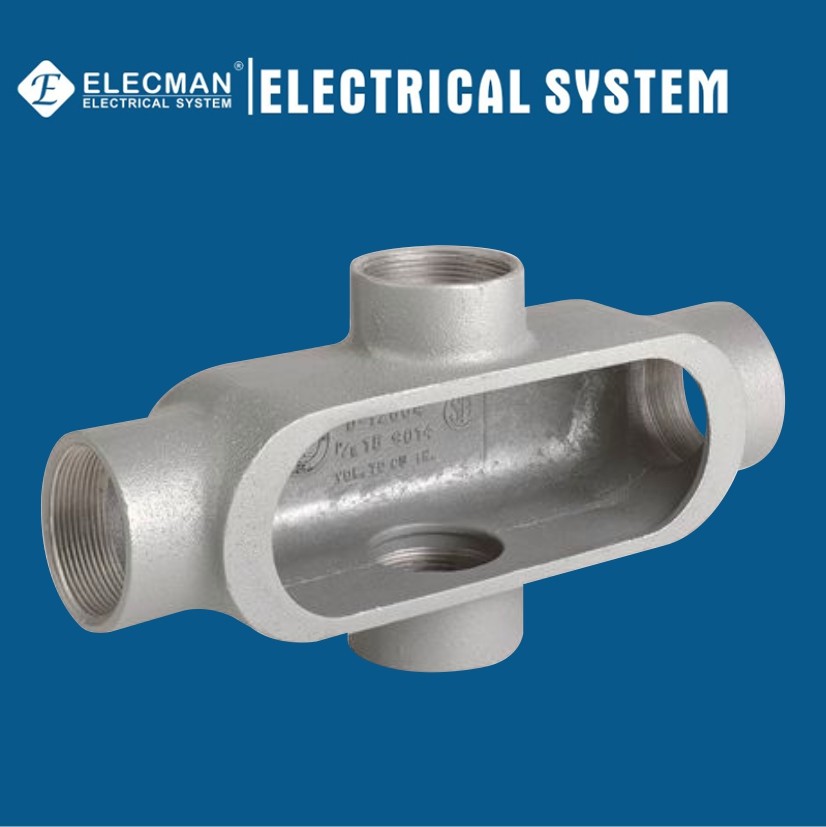

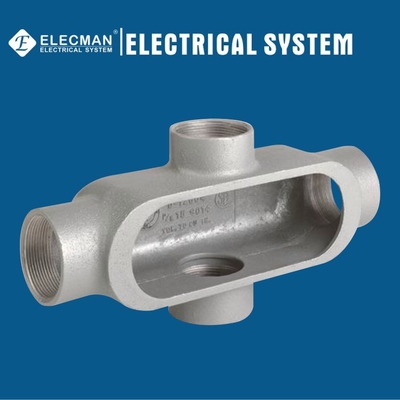

2 "IMC Sztywna forma gwintowana 7 Korpusy przewodów Przewody elektryczne typu X

ELECMAN ® Form 7 Żeliwo szare 1/2" - 2" IMC/sztywny kanał kablowy z gwintem typu X

Aplikacje

ELECMAN ® Form 7 żeliwo szare 1/2" - 2" Korpusy przewodów IMC/sztywnych z gwintem typu X są produkowane z żeliwa szarego, w komplecie z wykończeniem ocynkowanym ogniowo, cynkowanym lub emaliowanym aluminium z powłoką o doskonałej odporności na korozję i stożkowymi piastami NPT.Służy jako wyprowadzenie dla instalowanych przewodów, umożliwia zaginanie pod kątem 90 stopni w systemie rur oraz zapewnia otwory do wykonania spawów i zaczepów w przewodach.UL514A wymienione i dostępne w rozmiarach od 1/2" do 2".

Cechy

• Gładkie, zaokrąglone integralne przepusty w piastach chronią izolację przewodów.
• Dokładnie gwintowane, stożkowe gwinty zapewniają szczelne, sztywne połączenia i doskonałą ciągłość uziemienia.
• Korpusy z żeliwa szarego z odlewanymi pokrywami i uszczelką nadają się do stosowania w wilgotnych miejscach.
• Unikalna konstrukcja osłony z klipsem umożliwia łatwe zdjęcie w dowolnym momencie, bez uszkodzenia korpusu peszla, osłona mocowana jest za pomocą klipsów, a nie śrub.
• Płaska tylna konstrukcja zapewnia większą pojemność sześcienną, co ułatwia przeciąganie drutu i więcej miejsca na łączenie. Dopasowuje się i przylega do płaskich powierzchni, zapewniając bardziej stabilną instalację.
• Gładkie tuleje piasty i otwory pokrywy chronią izolację przewodów.
• Gładkie otwory piasty umożliwiają łatwe łączenie przewodów.
• Śruby pokrywy z łbem soczewkowym zabezpieczają zaciski pokrywy i zapewniają doskonałe osadzenie wkrętaka i moment obrotowy.Śruby i zaciski pokrywy są zabezpieczone przed zgubieniem.
• Rozmiar piasty (w calach), typ nadwozia, dane dotyczące zgodności, maksymalna liczba/rozmiar przewodów i pojemność sześcienna uformowane w korpusie.

Certyfikaty i zgodność

ELECMAN® Form 7 żeliwo szare IMC/sztywne korpusy przewodów z gwintem typu X są produkowane zgodnie z następującymi specyfikacjami:

• Norma UL 514A
• Fed.Spec.WC-586D
• NEMA:FB-1

Dane specyfikacji

ELECMAN dostarcza pełnowymiarowe 7 gary iron IMC/sztywne korpusy przewodów z gwintem typu X.

FORM 7 Korpus przewodu typu X (typ gwintowany)
Szare żelazo
	KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C
	GX050	1/2"	5.500	3.063	2.188
	GX075	3/4"	6.250	3.250	2.688
	GX100	1"	7.063	3.688	2.813
	GX125	1-1/4"	7.625	4.188	2.563
	GX150	1-1/2"	8.188	4.563	2.813
	GX200	2"	9.250	5.188	3.438

Informacje o pakowaniu

Pakowanie jest tak ważne, że dobre opakowanie może pomóc klientom poprawić wizerunek marki, dobre opakowanie może również pomóc klientom w dobrym przechowywaniu produktów przez dłuższy czas.Do pakowania wewnętrznego używaj małych pudełek kartonowych lub toreb plastikowych samozamykających, do pakowania zewnętrznego użyj dobrej jakości tektury falistej.ELECMAN może spełnić wszelkie wymagania klientów.

Więcej specyfikacji

ELECMAN zapewnia więcej specyfikacji i typ 7 żeliwa szarego IMC/sztywne korpusy przewodów typu gwintowanego.

FORM 7 Korpus przewodu Typ LB (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GLB050	1/2"	4.500	1.313	2.188	Szare żelazo Typ LB Połączenie gwintowane
GLB075	3/4"	5.500	1500	2500
GLB100	1"	6.438	1.750	2.813
GLB125	1-1/4"	6.563	2.188	3.375
GLB150	1-1/2"	7.125	2.438	3.625
GLB200	2"	8.125	3.000	4.375
GLB250	2-1/2"	10.500	4.250	5.313
GLB300	3"	10.625	4.250	6.063
GLB325	3-1/2"	12.625	5.188	6.563
GLB400	4"	12.625	5.188	7.000
FORM 7 Korpus przewodu typu LL (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GLL050	1/2"	4.563	2.125	1.438	Szare żelazo Typ LL Połączenie gwintowane
GLL075	3/4"	5.125	2.375	1.688
GLL100	1"	6.063	2.688	1.875
GLL125	1-1/4"	6.563	3.188	2.375
GLL150	1-1/2"	7.125	3500	2.625
GLL200	2"	8.125	4.125	3.250
FORM 7 Korpus przewodu Typ LR (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GLR050	1/2"	4.563	2.125	1.438	Szare żelazo Typ LR Połączenie gwintowane
GLR075	3/4"	5.125	2.375	1.688
GLR100	1"	6.063	2.688	1.875
GLR125	1-1/4"	6.500	3.125	2.250
GLR150	1-1/2"	7.188	3500	2500
GLR200	2"	8.188	4.063	3.250
FORM 7 Korpus przewodu typu C (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GC050	1/2"	5.313	1.313	1.375	Szare żelazo Typ C Połączenie gwintowane
GC075	3/4"	6.000	1.563	1.688
GC100	1"	7.000	1.750	1.875
GC125	1-1/4"	7.625	2.188	2.375
GC150	1-1/2"	8.818	2.438	2.625
GC200	2"	9.250	3.000	3.250
GC250	2-1/2"	12.188	4.188	3.625
GC300	3"	12.188	4.187	4.438
FORM 7 Korpus przewodu typu T (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GT050	1/2"	5.500	2.250	1.875	Szare żelazo Typ T Połączenie gwintowane
GT075	3/4"	6.125	2.438	2.125
GT100	1"	7.063	2.750	2.313
GT125	1-1/4"	7.625	3.188	2.375
GT150	1-1/2"	8.188	3500	3500
GT200	2"	9.250	4.125	4.125
GT250	2-1/2"	12.000	5.750	5.750
GT300	3"	12.188	5.875	5.875
GT325	3-1/2"	14.250	6.813	6.813
GT400	4"	14.250	6.813	6.813
FORM 7 Korpus przewodu Typ TB (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GTB050	1/2"	5.500	1.313	2.750	Szare żelazo Typ TB Połączenie gwintowane
GTB075	3/4"	6.125	1.562	3.063
GTB100	1"	7.063	1.750	3.250
GTB125	1-1/4"	7.625	2.188	2.438
GTB150	1-1/2"	8.188	2.428	2.625
GTB200	2"	9.250	3.000	2.250
FORM 7 Korpus przewodu typu X (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GX050	1/2"	5.500	3.063	1.875	Szare żelazo Typ X Połączenie gwintowane
GX075	3/4"	6.250	3.250	2.188
GX100	1"	7.063	3.688	2.313
GX125	1-1/4"	7.625	4.188	2.375
GX150	1-1/2"	8.188	4.563	2.625
GX200	2"	9.250	5.188	3.250
FORM 7 Korpus przewodu typu E (typ gwintowany)
KOT #	Wielkość handlu	Ciemny A	Ciemny B	Ciemny C	Opis	Kino
GE050	1/2"	4.563	3.131	1.438	Szare żelazo Typ E Połączenie gwintowane
GE075	3/4"	5.188	1500	1.688
GE100	1"	6.063	1.750	1.875
