2-calowe aluminiowe korpusy przepustowe Przepusty elektryczne typu LR

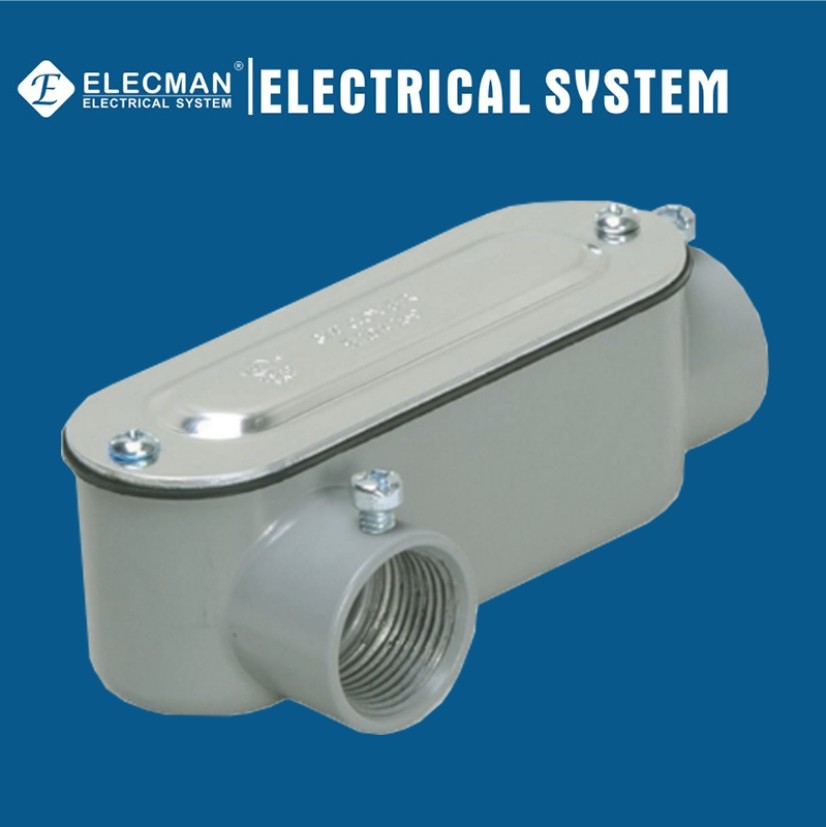

ELECMAN ® kombinowany aluminiowy korpus przewodu 1/2" - 2" ze śrubą i gwintem typu LR

Aplikacje

ELECMAN®Kombinacja aluminiowych korpusów przewodów 1/2" - 2" ze śrubą dociskową i gwintem typu LRCzygwintowany do stosowania z przewodami sztywnymi lub IMC oraz śruba dociskowa do przewodów EMT, gdy wymagana jest zmiana kierunku w prawo.Wstępnie zmontowany korpus peszla z pokrywą i uszczelką neoprenową umożliwia kontrolę, wyciąganie i konserwację.Kombinowany korpus peszla LR jest również wykończony powłoką proszkową, co zapewnia odporność na warunki atmosferyczne podczas instalacji na zewnątrz.

Cechy

• Trwała aluminiowa konstrukcja odlewana ciśnieniowo.
• Najwyższej jakości wykończenie lakierem proszkowym.
• Tłoczona aluminiowa pokrywa.
• Zawiera uszczelkę z kauczuku syntetycznego NBR.
• Śruba z łbem kombinowanym.

​

Certyfikaty i zgodność

Kombinacja aluminiowych korpusów przewodów ELECMAN® 1/2" - 2" wkręcanych i gwintowanych typu LR jest produkowana zgodnie z następującymi specyfikacjami:

• na liście UL
• Numer akt: E513113

Dane specyfikacji

ELECMAN zapewnia pełnowymiarową kombinację aluminiowych korpusów przewodów śrubowych i gwintowanych typu LR.

Informacje o pakowaniu

Pakowanie jest tak ważne, że dobre opakowanie może pomóc klientom poprawić wizerunek marki, dobre opakowanie może również pomóc klientom w dobrym przechowywaniu produktów przez dłuższy czas.Do pakowania wewnętrznego używaj małych pudełek kartonowych lub toreb plastikowych samozamykających, do pakowania zewnętrznego użyj dobrej jakości tektury falistej.ELECMAN może spełnić wszelkie wymagania klientów.

​

Więcej specyfikacji

ELECMAN zapewnia więcej specyfikacji i kombinacji aluminiowych korpusów przewodów śrubowych i gwintowanych.

Korpus przewodu typu LB z uszczelką i pokrywą (śruba ustalająca i typ gwintowany)
KOT #	Rozmiar	Wymiary			Opis	Kino
		Wzrost (cm	Długość/cm	Szerokość/cm
STLB050	1/2"	5,90	10.95	3.40	Aluminium Typ LB Ustaw połączenie śrubowe i gwintowane Z Uszczelką I Pokrywą
STLB075	3/4"	6.68	12.91	3,97
STLB100	1"	7,65	15.03	4.62
STLB125	1-1/4"	9.55	19.86	6.37
STLB150	1-1/2"	9.55	19.86	6.37
STLB200	2"	12.05	25.53	8.10
Korpus przewodu typu LL z uszczelką i pokrywą (śruba ustalająca i typ gwintowany)
KOT #	Rozmiar	Wymiary			Opis	Kino
		Wzrost (cm	Długość/cm	Szerokość/cm
STLL050	1/2"	4.05	10.95	5.15	Aluminium Typ LL Ustaw połączenie śrubowe i gwintowane Z Uszczelką I Pokrywą
STLL075	3/4"	4.73	12.91	5,85
STLL100	1"	5.40	15.03	6.81
STLL125	1-1/4"	6,95	19.86	8,94
STLL150	1-1/2"	6,95	19.86	8,94
STLL200	2"	9.25	25.53	10.85
Korpus przewodu typu LR z uszczelką i pokrywą (śruba ustalająca i typ gwintowany)
KOT #	Rozmiar	Wymiary			Opis	Kino
		Wzrost (cm	Długość/cm	Szerokość/cm
STLR050	1/2"	4.05	10.95	5.15	Aluminium Typ LR Ustaw połączenie śrubowe i gwintowane Z Uszczelką I Pokrywą
STLR075	3/4"	4.73	12.91	5,85
STLR100	1"	5.40	15.03	6.81
STLR125	1-1/4"	6,95	19.86	8,94
STLR150	1-1/2"	6,95	19.86	8,94
STLR200	2"	9.25	25.53	10.85
Korpus przewodu typu C z uszczelką i pokrywą (śruba ustalająca i typ gwintowany)
KOT #	Rozmiar	Wymiary			Opis	Kino
		Wzrost (cm	Długość/cm	Szerokość/cm
STC050	1/2"	4.05	12.00	3.40	Aluminium Typ C Ustaw połączenie śrubowe i gwintowane Z Uszczelką I Pokrywą
STC075	3/4"	4.73	14.00	3,97
STC100	1"	5.40	16.40	4.62
STC125	1-1/4"	6,95	21.20	6.37
STC150	1-1/2"	6,95	21.20	6.37
STC200	2"	9.25	26.80	8.10
Korpus przewodu typu T z uszczelką i pokrywą (śruba ustalająca i typ gwintowany)
KOT #	Rozmiar	Wymiary			Opis	Kino
		Wzrost (cm	Długość/cm	Szerokość/cm
STT050	1/2"	4.05	12.00	5.15	Aluminium Typ T Ustaw połączenie śrubowe i gwintowane Z Uszczelką I Pokrywą
STT075	3/4"	4.73	14.00	5,85
STT100	1"	5.40	16.40	6.81
STT125	1-1/4"	6,95	21.20	8,94
STT150	1-1/2"	6,95	21.20	8,94
STT200	2"	9.25	26.80	10.85
